HIWIN上银 FDV 上银滚珠丝杠技术参数
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母插管突出型FDV
- 类型:
- 属性: HIWIN上银 FDV 上银滚珠丝杠技术参数，-HIWIN上银 FDV 上银滚珠丝杠技术参数-HIWIN上银 FDV 江苏上银直线导轨滚珠丝杆 上银升降丝杆供应商不仅仅是一家普通的生产厂商，而是一家专注于为客户提供优质产品和全方位服务的企业。我们始终以客户需求为导向，不断创新与改进，力求为客户提供更加符合市场需求的产品。在产品设计方面，我们注重功能性和可靠性的结合，不仅保证了产品的性能卓越，还大大延长了产品的使用寿命。同时，我们还拥有一支经验丰富、专业高效的团队，他们熟悉行业变化，能够迅速-HIWIN上银 FDV 上银滚珠丝杠技术参数--HIWIN上银 FDV 上银滚珠丝杠技术参数-

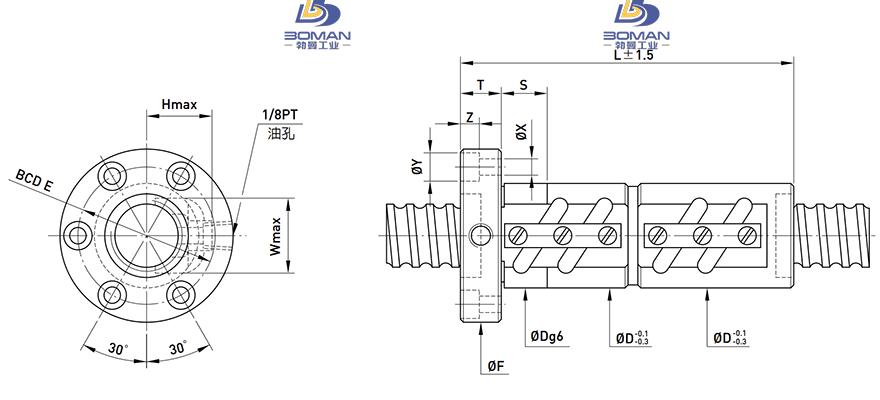

HIWIN上银 FDV 上银滚珠丝杠技术参数 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 13.324 |
|
| 滚珠节圆直径 | 16.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 31 |
|
| 法兰直径 | 54 |
|
| 螺母长度 | 110 |
|
| 螺母安装 | PCD | 41 |
| 额定动负载 | CaN | 1385 |
| 额定静负载 | C0aN | 2799 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 65 |
HIWIN上银 FDV 上银滚珠丝杠技术参数此型号部分数据来源于NSK L1H200800LCNB01PCZ 上海nsk导轨滑块工程
